Anodu uppseting

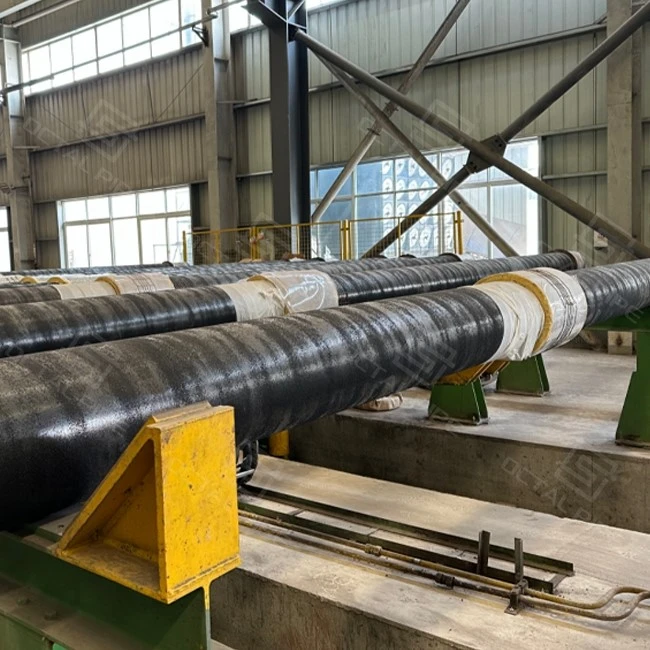

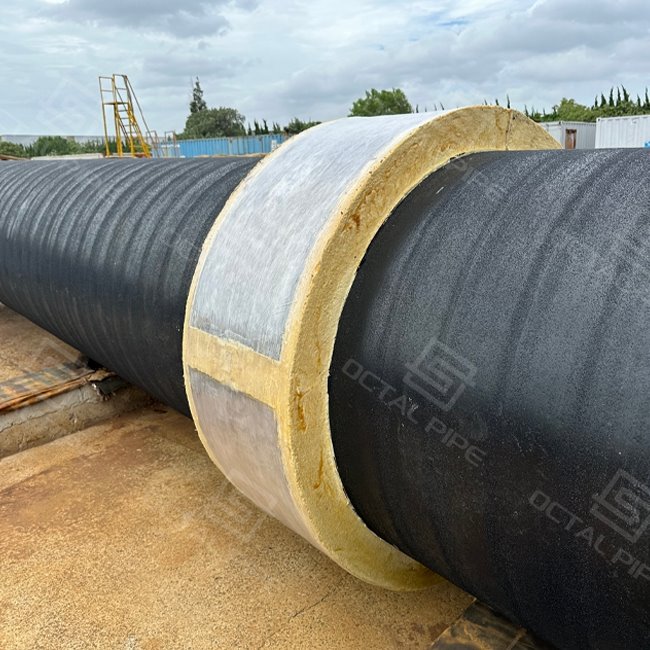

Anodu uppsetinger arbeiðið við at festa offuranodur á eina rørleiðing-við at sveisa, klemma/strappa, ella leggja tær inn í CWC-lagið-so anodurnar týna fyrst og stálrørið heldur seg vart sum partur av katodisku verndarskipanini (CP). Fyri CWC-húðað rør fevnir tað eisini um at stýraanodustøðu, festiháttur og kaðalverjaso anodurnar verða el-virknar uttan at fáa skaða undir handfaring, legging ella feltsveising.
Tvær høvuðsskipanir eru nýttar:

• Offuranodur (Zn, Al, Mg):Einfalt, viðlíkahald-frítt, perfekt til grunt vatn og jørð.
• Prestaðar streymanodur (MMO, Si-jarn):Drivið av javnarum, stillað, hóskandi til djúpvatns- og lang-leiðingar.

Octal Pipe sniðgevur og setur upp anoduskipanir strangt sambært DNVGL{0}}RP-F103, ISO 15589-2, og NACE standardum, og bjóðar optimerað avstand, liming og uppsetingarhættir (sveisað, klemmað ella CWC innbygt).

Sambært DNVGL-RP-F103 er rætt uppseting av anodum avgerandi fyri at tryggja einsháttað streymbýti og langtíðarvirkni. Octal Pipe bjóðar fleiri uppsetingarloysnir alt eftir leiðsludesigni og umhvørvi:

1. Sveisað festing (pútur / armbond)

Staðstýring:Anodur eru staðsettar soleiðis, at sleppa undan feltliðum, stuðlum og økjum, sum bresta saman við stingarum, rullum ella spennarakontakti.

Sveisi + klædningsviðgerðargrein:Sveisiøki eru definerað, síðani verður klædningurin viðgjørdur og innsiglaður fyri at forða fyri "lítlum bruna, stórum tæringskyknum."

Kaðalverja:Routing er tryggjað og vard so hon ikki snagar undir handfaring og lækking.

2. Festing av klemmu/stroppi (anodu uppsetingarsett)

Kit umfang týdningur:Eitt vanligt anodu uppsetingarsett inniheldur klemmu/saðlkroppur, stroppar/festi, isoleringspútur, kontinuitetskaðal og tættingartilfar-so arbeiðstakarin ikki improviserar á staðnum.

Kontaktgóðska:Fittflatur verða stýrdar fyri at sleppa undan høgari-mótstøðukontakt, sum gongur framvið sjónliga, men brestur elektriskt seinni.

Anti-loysing og flutningshandfaring:Strapping er tilskilað so tað yvirlivir lastbilskoyring, lyfting, og leggja spenning uttan at skifta.

3. Innbygt í CWC (til vart CP á betongvekthúðaðum røri)

Legg geometri inn:Inntøka/dekk er stýrt so anodan er vard móti álopi og dragi, meðan hon framvegis er el-effektiv.

Kaðalútgongdir og tætting:Kaðalútgongdarstøð eru vard og innsiglað, so tey ikki gerast snagpunkt ella vatnleiðir.

Enda skifti:CWC/anoduøkið er samskipað við sveisiniðurskurðum, so feltliðshúðing kann fremjast reint (tá tað er tilskilað).

Undirvatnsinnlegging:

Fyri kavbátaleiðingar verða anodur settar upp á sjónum av kavarum ella fjarstýrdum akførum (ROV).

Serkønar klemmur og sveisiskipanir verða nýttar til at tryggja trygga og nágreiniliga plasering.

DNVGL-RP-F103 tilskilar avstand og festihættir fyri at tryggja javna CP-dekning.

Innlegging av drivnum anodustangum (ICCP):

Anodustengur (MMO, titan-baseraðar) eru settar eftir leiðsluleiðini.

Samband við transformator-javnarar á landi ella ovastu pallum.

Gevur stillaðan streym, sum er hóskandi til djúpvatnsleiðingar við stórum CP-tørvi.

mannagongd til uppseting av anodu

Brúka hetta summannagongd til uppseting av anodugrundlinjuna og spenn hana í tínum ITP, har tørvur er á tí:

For-starvsváttan:Staðfest klædningsskipan, CWC uppbygging-upp (um galdandi), anodufrástøðuætlan og "no-go" øki nærhendis feltliðum/stuðlum.

1. Merking og passa-upp:Merk støð á hvørjari tekning; kanna rúmd til at leggja útgerð og handfaringsstøð.
2. Viðfest fylgiskjal:Set upp við sveisaðum ella klemmu/stroppi hátti; trygga kaðalleiðing og streymlætta.
3. Samhaldsfestikanning:Ger el-samhaldsfesti/mótstøðukanningar og skráseta úrslittá tað er tilskilað í PO/ITP.
4. Innsigli & viðgerð:Viðgerð/plástra lokalar klædningsskaðar, innsigla kaðalútgongdir, og endur-kanna viðgjørdu økinitá tað er tilskilað.
5. Sum-bygd skjøl:Dagføra anodu-ID/støð og royndarskráir til íløgu og framtíðar CP-eftirlit.

Anodu uppsetingarloysnirnar hjá Octal Pipe geva sterka tæringsstýring við fleiri tøkniligum fyrimunum:

Longd tænastutíð:

DNVGL-RP-F103 snið tryggjar rætta anoduvekt, avstand og kapasitet, og ger tað møguligt at verja 20–40 ár.

Optimerað streymbýti:

Verkfrøðilig sniðgeving tryggjar einsháttaða polarisering av leiðsluflatanum.

Forðar fyri lokaliseraðari undirverju ella yvirverju, sum bæði kunnu elva til klædningsloysing.

Trygd í vandamiklum umhvørvum:

Offurskipanir krevja onga orku, og burturbeina neistaváða í eldfimum økjum.

ICCP-skipanir eru gjørdar við sjálvvirkandi eftirliti og streymstýring fyri at tryggja tryggan rakstur.

Integratión við klæði & CWC:

Virkar saman við FBE, 3LPE, 3LPP, og CWC klæðingum, og gevur bæði tæring og uppdriftsstabilitet.

Tryggjar klæðingarintegritet, samstundis sum CP verður fylt upp við redundansi.

Tillagingarføri:

Offur CP – Einfalt, lágt-viðlíkahald, perfekt til grunn/kavd umhvørvi.

ICCP – Stillandi, hóskandi til djúpvatns- og lang-útflutningsleiðingar.

Ásannað avrik á sjónum:

Brúkt í kavbátarleiðingum, stigarum og J-rørum, sum møta DNV trygdarmarkinum fyri sjóvarskipanina.

Á einumCWC-húðað rørleiðing, anoda .uppsetingsnýr seg ikki bert um CP streymframleiðslu. Ítøkiligi vandin er, at anodur og kaðlar verðasnag/ávirkanarpunktundir dragi-in, garðlyfting, rullukontakt, og leggingarvirksemi-so rindar verkætlanin fyri viðgerðir og endur-kanningar. Hesin parturin snýr seg um anoduinnlegging á rør á ein hátt, sum heldur seg el-effektivan og konstruerandi gjøgnum CWC-handfaring og feltsveising.

Flestu anodu uppsetingar umvælingar henda, tí avstandsreglur vóru skrivaðar sum "X metrar typiskt" uttan at hugsa umfeltliðir, CWC niðurskurðir, og leggja útgerðarsamband. Reglurnar niðanfyri hjálpa til at halda uppsetingina byggjandi á CWC-húðaðum rørum, samstundis sum CP-sniðgevingarætlanin verður varðveitt.

Set teg í samband nú

Vanligir spurningar





Sp 1 - Hvussu fyribyrgir tú el-trupulleikar, tá anodur verða settar upp á betongvekthúðaðar rør?

A: Fyribetongvekthúðað rør, eigur uppsetingarætlanin at hava ásetingar um at fyribyrgja .el-kontakt millum anodur og betongarmering, og hetta skal viðgerast í IPS/ITP. (DNV vegleiðingin vísir til hendan tørvin á betonghúðaðum rørum og knýtir hann til mannagongdar/eftirlitsætlan.)

S 2 - Hvat skal ein anodu uppsetingargongd fevna um?

A: rættmannagongd til uppseting av anoduer vanliga skrivað sum ein IPS/ITP-klár arbeiðsrøð, sum fevnir um móttøku/handfaring/goymslu av anodum, nágreiniligar uppsetingartekningar (við toleransum), eftirlit/royndir av festingum, og skjalfesting av skrásetingum. Hendan "procedure spec" tilgongdin er beinleiðis kallað út í DNV vegleiðingini fyri kavbátaleiðingar.

S 3 - Hvørji skjøl skulu fylgja við anodu uppseting (til móttøku og umsetning)?

Tá ið tað er tilskilað í PO/ITP, eru vanligir umsetningspostar m.a.sum-bygdur anodustaðlisti/ID, kanningarlista fyri eftirlit við uppseting/festi, og øll kravdsamhaldsfesti/mótstøðuroyndarskráumframt klædningsviðgerð/re-royndarloggar, um viðgerðir vórðu framdar. Standardvegleiðingin leggur dent á at hava uppsetingartekningar, eftirlit/royndir og skráir sum ein part av skjalprógvaða pakkanum.

Prógv



CE prógv

ISO 9001 prógv

API Q1 prógv

ABS prógv

AP-5L prógv

API-5CT prógv



Standardar:DNVGL-RP{1}}F103, DNV{3}}RP{4}}B401, ISO 15589-2, NACE SP0169

Anodusløg:Offur (Zn, Al, Mg), ICCP (MMO, grafit, silikon{0}}jarn)

Uppsetingarhættir:Sveisað, stroppað, CWC innbygt, klemma, undir vatn, ICCP stengur

Umsóknir:Havleiðingar, kavbátarleiðingar, mýrar, jarðaðar leiðingar

Tænastulív:20–40 ár
